FOSTAR-300N
Loading...

  • 型号:3D FOSTAR -300N-42“ 双屏汽车四轮定位仪;
  • 产地:中国-珠海:
  • 注册商标:珠海战鹰
  • 产品型号:(FOSTAR-300N),
  • 软件采用WIN7-64位操作统统,简单易学,采用固态硬盘联想电脑,具体参见软件说明书。

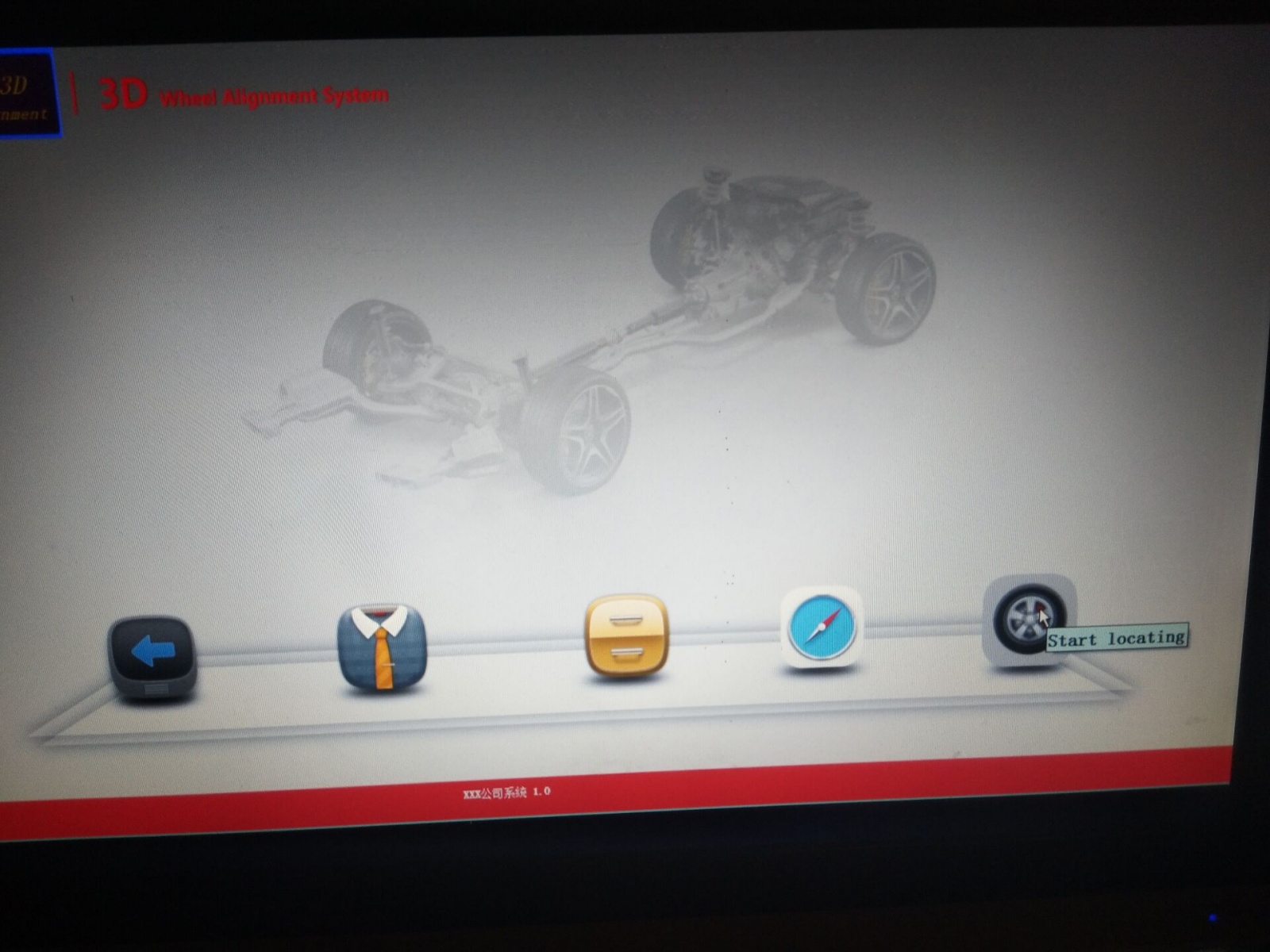

  • 软件注册证及软件操作界面如下:
  • 产品外观图片如下:(主色蓝色机柜、红木家具色铝合金立柱)
1.产品结构特点:采用铝合金方通做为立柱,表面氧化成红木家具色,铝合金梁采用全铝合金氧化处理,机柜立柱一体化固定设计,进口索尼相机、HDMI数据高清显示。它与FOSRAR-300M区别在于前后反射面板图案不同,需要分前后左右标定反射面板,当然标定好后出厂无需在标定,横梁在立柱前面安装,这种装配方法只需一人可完成。操作系统不象300M型号是WIN8,而它的操作系统为WIN7正版 操作系统,配有六国语言,其中默认为中文,操作更为简单。

  • 2.产品主要技术参数
定位参数 精度(中心值) 精度范围 最大测量范围
显示精度及测量精度 ±0.01°/0.01mm 测量重复精度±0.01°或0.01mm
前束 ±0.015° ±0.01° ±30°
倾角 ±0.025° ±0.01° ±30°
主销后倾角 ±0.025° ±0.01° ±15°
主销内倾角 ±0.025° ±0.01° ±20°
推力角 ±0.015° ±0.01° ±6°
最大转向角 ±0.015° ±0.01° ±30°
退缩角 ±0.015° ±0.01° ±6°
轮距 ±0.25cm ±0.01° 3000mm
轴距 ±0.25cm ±0.01° 8000mm
对角钱 ±2mm ±0.3cm 12000mm
滚协半径 ±2mm ±0.3cm 700mm

3.标准配套件如下:
产品配套件名称 配套件数量 产品配套件名称 配套件数量 备注
铝合金梁总成 1 机柜、铝立柱总成 1
铝合金转角盘 2 四点夹具、标板 4
方向固定支架 1 前后轮止动块 4
电脑主机 1 显示器 2 42/18.5寸
健盘、鼠标 1 全机线束 1
梁总成联接架 1 立柱座 1
立柱帽 1 夹具挂架 4
4.产品主要特点
0.1).相机反应速度快,低温性能及好,可在零下30度左右低温工作,推车时间只需3S,相机速度为每秒30张相片速度.
0.2).反光板超视距,可在12米左右范围内寻找目标,可以做加长车辆检测;
0.3).测量精度在行业一流;
0.4).软件支持多种反光图案;
0.5).产品经ISO质量体系认证及出口欧盟CE认证;
0.6).关健件为航空航天铝合金材料7075-T6超级硬铝制做.
0.7).电脑附3D操作视屏,操作简单方便。具有自行安装及操作指南功能。
0.8).软件操作简单,使用方便.直观3D显示.
0.9).全国联保,远程服务制度.
10.).全国各地均设有售后服务网点,技术远程支持.
11.).产品定期回访制度.不断创新,一年一次数据免费更新数据包.
12).产品专为地沟式设计有下显示器方便观查数据。
13).厂家免费培训工作人员.
14).动态计算车身参数,不受举升机不平度影响.
15).自动计算车身参数及滚动性补偿车身参数.
16).软件直观反应四轮的车况及需要解决处理的修理问题.
以上产品需要配套打印机、笔记本电脑、非标显示器大小、平板电脑为选配件。
