ZHZF-300P
Loading...

  • 产品说明:我公司专业生产3D汽车四轮定位,以下产品只是其中一款软件,公司共有六项软件供公司四个系列产品的生产和销售及经营。此款软件为多国语言版本,只是首面以中英文显示,选取语言选项后就显示各国语言版本。具体详见产品说明书,及产品指导应用,出货时将附上相关资料。专供出口各国的软件。
  • 产品名称:32"大触摸屏珠海战峰(ZHZF)四板互换系列3D四轮定位仪
  • 型号:3D ZHZF-300P
  • 3D汽车四轮定位仪:正版WIN8-32位操作系统,中英文及多国语言可选操作面,详见产品软件说明书。
  • 产地:中国-珠海
  • 注册商标:富仕达(ZHZF)
  • 操作面及软件专利参见如下:

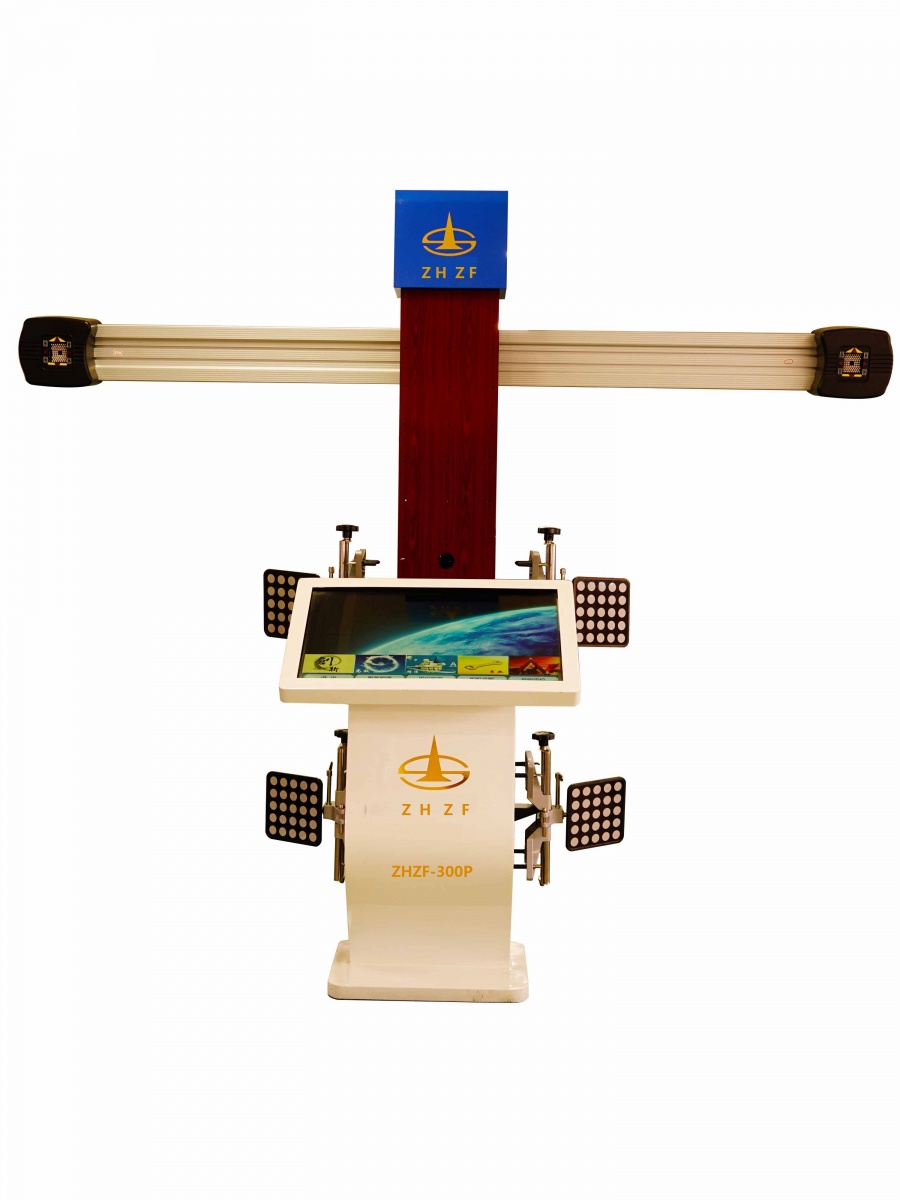

  • 产品外观图片如下:(真实实物图片)


  1. 产品结构特点:机柜采用32"触屏一体化设计,造形美观,方便操作,国内独家生产,立柱采用高强度铝合金四毫米厚方通管表面氧化家具红木色,美丽又大方的造形,四点夹具分挂在立柱二侧边.立柱方便安装时调高低固定一定高度;相机采用索尼进口相机500万像素镜头系统,处理图片速度30张/秒,反光板壳体采用航空航天铝合金材料制做,动态视觉算法技术,软件操作简便,快速读取数据;三维动态显示图像操作指引指导操作;滚动补偿,量短微距离推车,轴距差、轮距差、检测数据精确,标板实时监控,标准四点夹具可检查10-23寸轮辋,设备维护保养简单,无需定期标定;铝合金转角盘方便检查方向基参数及前轮前束倾角等参数;超强数据库,免费一年更新数据库文件一次;产品经ISO质量体系及欧盟CE安全认证。
  2. 产品主要检测技术参数如下:
定位参数 精度(中心值) 精度范围 最大测量范围
显示精度及测量精度 ±0.01°/0.01mm 测量重复精度±0.01°或0.01mm
前束 ±0.015° ±0.01° ±30°
倾角 ±0.025° ±0.01° ±30°
主销后倾角 ±0.025° ±0.01° ±15°
主销内倾角 ±0.025° ±0.01° ±20°
推力角 ±0.015° ±0.01° ±6°
最大转向角 ±0.015° ±0.01° ±30°
退缩角 ±0.015° ±0.01° ±6°
轮距 ±0.25cm ±0.01° 3000mm
轴距 ±0.25cm ±0.01° 8000mm
对角钱 ±2mm ±0.3cm 12000mm
滚协半径 ±2mm ±0.3cm 700mm
3.标准配套件如下:
产品配套件名称 配套件数量 产品配套件名称 配套件数量 备注
铝合金梁总成 1 机柜、立柱总成 1
铝合金转角盘 2 四点夹具、标板 4
方向固定支架 1 前后轮止动块 4
电脑触屏主机 1 触屏显示器 1 32寸
健盘、鼠标 0 全机线束 1
梁总成联接架 1 立柱座 1
立柱帽 1 夹具挂架 4
3.产品主要特点
0.1).相机反应速度快,低温性能及好,可在零下30度左右低温工作,推车时间只需3S,相机速度为每秒30张相片速度.
0.2).反光板超视距,可在12米左右范围内寻找目标,可以做加长车辆检测;
0.3).测量精度在行业一流;
0.4).软件支持多种反光图案;
0.5).产品经ISO质量体系认证及出口欧盟CE认证;
0.6).关健件反射面板,相机罩均采用ABS材料模具化设计,保证了产品品质.
0.7).电脑附3D操作视屏,操作简单方便。具有自行安装及操作指南功能。
0.8).软件操作简单,使用方便.直观3D显示.
0.9).全国联保,远程服务制度.
10.).全国各地均设有售后服务网点,技术远程支持.
11.).产品定期回访制度.不断创新,一年一次数据免费更新数据包.
12).产品专为地沟式设计有下显示器方便观查数据。
13).厂家免费培训工作人员.
14).动态计算车身参数,不受举升机不平度影响.
15).自动计算车身参数及滚动性补偿车身参数.
16).软件直观反应四轮的车况及需要解决处理的修理问题.
