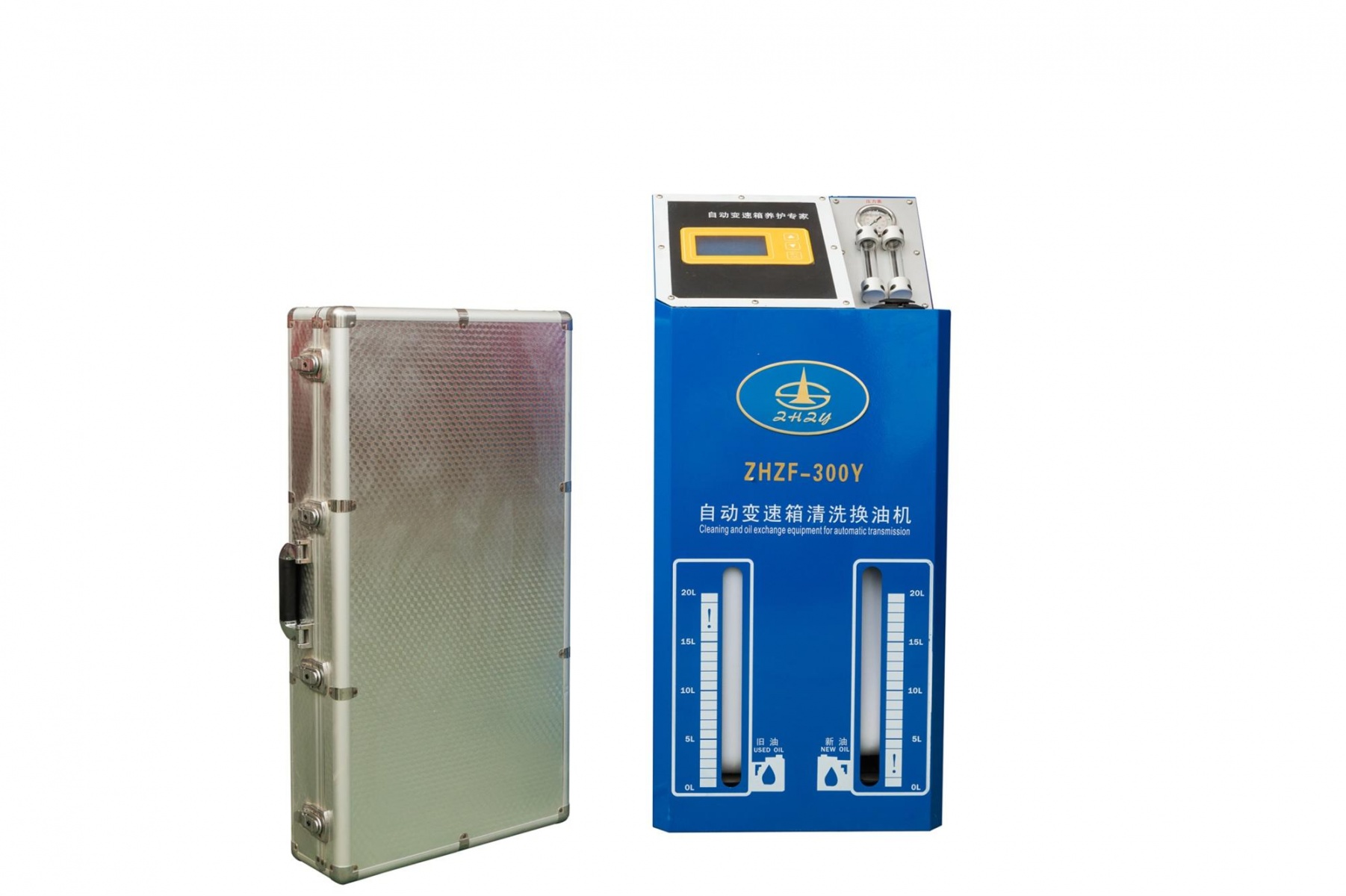

产品名称：汽车自动变速箱免拆清洗换油机
产地：中国-珠海
品牌：珠海战鹰（ZHZY)
生产日期：2017-07-01
一、概述
自动变速箱经过长时间使用，内部变速箱油将会变质,若不能及时更换自动变速箱油，将会引起变速箱工作异常。仅只一个简单的更换变速箱油，也需对自动变速箱多个部分进行拆卸并进行长时间的自然泄油，从而达到最大限度排出旧油，这种方式费时费事。以往的自动变速箱油更换机一般都不能按需求控制变速箱油加注量，有时因为加注过多或不足而导致变速箱损坏。本机20分钟内即可完成变速箱、液力变矩器、变速箱散热器的清洗换油，换油率接近100%。
使用本机简单方便。操作时只需选择快速接头把换油机与自动变速箱进行简单连接就可以进行清洗和换油。

二、设备功能和使用特性
3.1自动识别变速箱与散热器管路间的油流方向。无须区分进回油管。
3.2液晶显示,人性化操作,方便实用。
3.3自动变速箱油加注功能。
3.4自动识别电源正,负极。
3.5自动变速箱循环清洗功能。
3.6变速箱新旧油自动更换功能。
3.7变速箱散热器油压与设备出油油压直观显示。
3.8智能电子控制新、旧油全自动等量交换。
3.9随意设定新旧油交换量
3.10多种专用接头，适用欧洲、美洲、亚洲各国车型。
3.11有效解决手工更换变速箱油不彻底的问题。
3.12改善变速箱的工作性能。
3.13延长变速箱的使用寿命。
三、设备技术参数和工作环境要求
技术参数：
4.1电压： DC12V
4.2最大功率：150W
4.3压力表：0~150psi
4.4出油管：2.5m
4.5回油管：2.5m
4.6排油管：1.5m
4.7滤清器精度：5μm
4.8油箱： 20L×2
4.9等量更换误差：±100ml
4.10最大更换速率：2L/MIN
4.11噪音：<70db
4.12净重：64 Kg
4.13尺寸：530mm×560mm×1030mm
工作环境
4.14环境温度：-10～+40°C
4.15相对湿度：＜85%
4.16工作场地要求水平
四、设备组成及工作连接形式

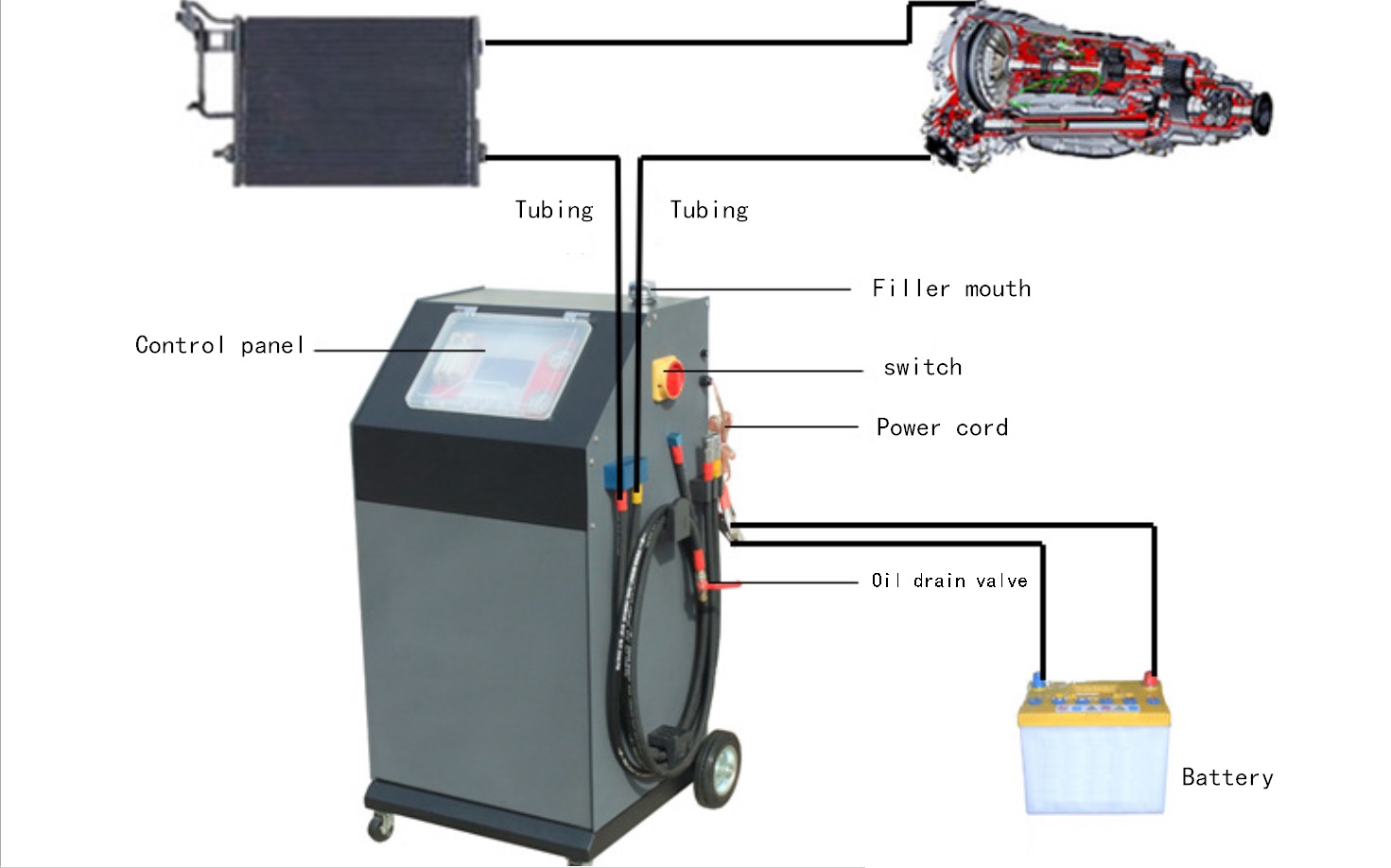

5.1外部结构及接管（参见附图二）
5.2操作面板功能明细（参见附图三)
六、各项功能操作说明

操作注意事项
l 在设备未与汽车连接时，严禁使用“设备更换与加注”功能；
l 在设备排油管阀门未打开情况下，严禁运行“设备排空新旧油”功能；
l 在设备运行中，严禁从加油口加入自动变速箱油或清洗剂；
l 设备存放时，设备内部的新旧油箱严禁存有油液。旧油在设备工作完成后，应马上转移到其他容器，以避免影响到设备的更换等量精度；
l 设备运行时须放于水平位置运行，以防止设备油泵吸不干净油箱内的油液；
l 设备在等量交换变速箱油过程中，除紧急情况外，应避免将发动机熄火再启动。防止发动机启动时电压波动过大，影响等量精度；
l 汽车在换油过程中，需要人员监控运行情况；
6.1.操作前准备
6.11举车
将汽车可靠顶起。使驱动轮悬空至少200mm。拉紧手刹。并在非驱动轮前后均加止轮器可靠制动；
6.12连接管路
l6.12.01找出变速箱与散热器的连接油管，选容易拆开的一条拆开；
l 6.12.02从接头盒找与拆开管便于连接的接头与所拆油管两端相接 ；
l 6.12.03将设备上的油管与所拆变速箱油管两端上的接头任意相接（不必考虑其流向）
6.13连接电源
将设备电源线夹夹至汽车电瓶两个极柱上（DC12V，设备可自动识别极性）；
6.14检查确认
启动发动机，确认管道可靠、无泄露。方可进入设备启动过程；
6.2. 设备启动过程

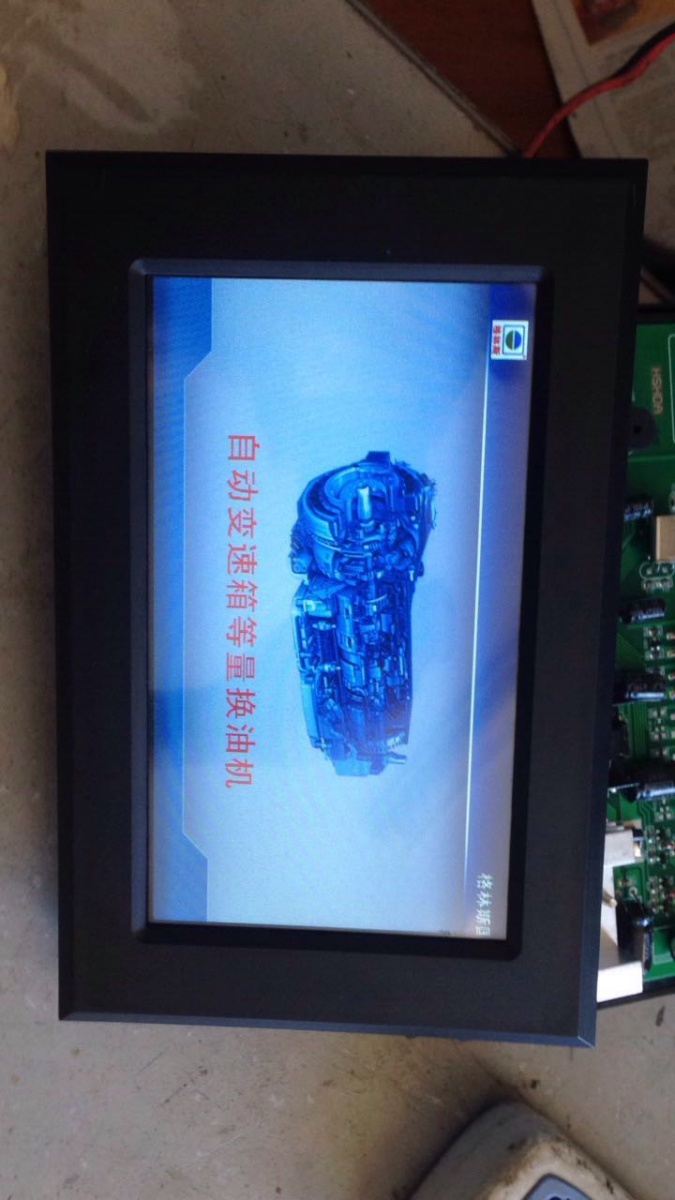

开启机器电源开关。显示屏出现如下界面(参见图四）
6.3.功能运行操作
主菜单出现后，按 増 或 减键把光标设定在要进行的操作功能处。再按ok 键进入需要运行的界面。以下为“设备功能菜单”明细介绍。
6.3.1更换自动变速箱油
重要提示：
l6.3.1.01当设备长时间放置不用或更换其他品牌自动变速箱油时，要在设备内加入1升左右新油。用“排空设备新油箱”功能清洗设备管路；
l 6.3.1.02要使自动变速箱油更换彻底，在操作时新油加入量和设定换油量要比自动变速箱额定油量多2升左右；
l 6.3.1.03自动变速箱清洗后一定要换油且换油量一定要比额定油量多2升左右，以确保彻底换油，减少残留清洗剂对密封件的损伤；
l6.3.1.04 更换过程中应对不同的档位进行切换，视情况而定，每次换档停留一分钟左右。在高速挡工作时，加油门使车速达60公里/小时以上，才能更换高速挡控制油路的自动变速箱油；
l6.3.1.04 在更换功能运行之中不得向新油箱再次加入新变速器油,如果运行中加入变速器油,将使设备造成不等量! 若确实需再加入新油，需等本次更换完成后再进行；
设定换油量界面
加注新油后在此界面按要求设定换油量；
重要提示：

l 当设备长时间放置不用或更换其他品牌自动变速箱油时，要在设备内加入1升左右新油。用“排空设备新油箱”功能清洗设备管路；

l 要使自动变速箱油更换彻底，在操作时新油加入量和设定换油量要比自动变速箱额定油量多2升左右；

l 自动变速箱清洗后一定要换油且换油量一定要比额定油量多2升左右，以确保彻底换油，减少残留清洗剂对密封件的损伤；

l 更换过程中应对不同的档位进行切换，视情况而定，每次换档停留一分钟左右。在高速挡工作时，加油门使车速达60公里/小时以上，才能更换高速挡控制油路的自动变速箱油；

l 在更换功能运行之中不得向新油箱再次加入新变速器油,如果运行中加入变速器油,将使设备造成不等量! 若确实需再加入新油，需等本次更换完成后再进行；

设定换油量界面

加注新油后在此界面按要求设定换油量；

重要提示

l 确认油管已接好；

l 设定换油量不能大于加入的新油量，否则

机器不工作；

l 必须启动发动机才可按ok键操作；

以上为机器操作部分内容，购买后，我们会附带产品说明书，产品保修证书。
ujfj
设备安全使用须知
只有在阅读和明白以下规定后方可操作机器
1.1.严禁在机器旁吸烟和进行有火花的行为，以避免引发火灾和爆炸；
1.2.严禁易燃，易爆等物品及火源接近设备；
1.3要在通风良好的室内使用本设备。避免阳光直射引起橡胶制品老化。
1.4为避免自动变速箱油喷溅，断开油管路接头时要用毛巾捂住接头。
1.5严禁倒装设备。
1.6使用自动变速箱油的品质必须符合被操作汽车保养手册的要求；否则造成机器损害，厂家概不负责。
1.7结束操作后须关闭设备电源。
1.8为避免设备油管被转动部件缠绕，在使用过程中应远离汽车转动部件和发热部件，如风扇，散热器等。
