产品名称:富仕达战鹰系列无机柜式32英寸双屏显示3D四轮定位仪
型号:3D ZHZY -FSD300
3D汽车四轮定位仪;
产地:中国-珠海:
注册商标:ZHZY,ZHZF,富仕达(FSD),

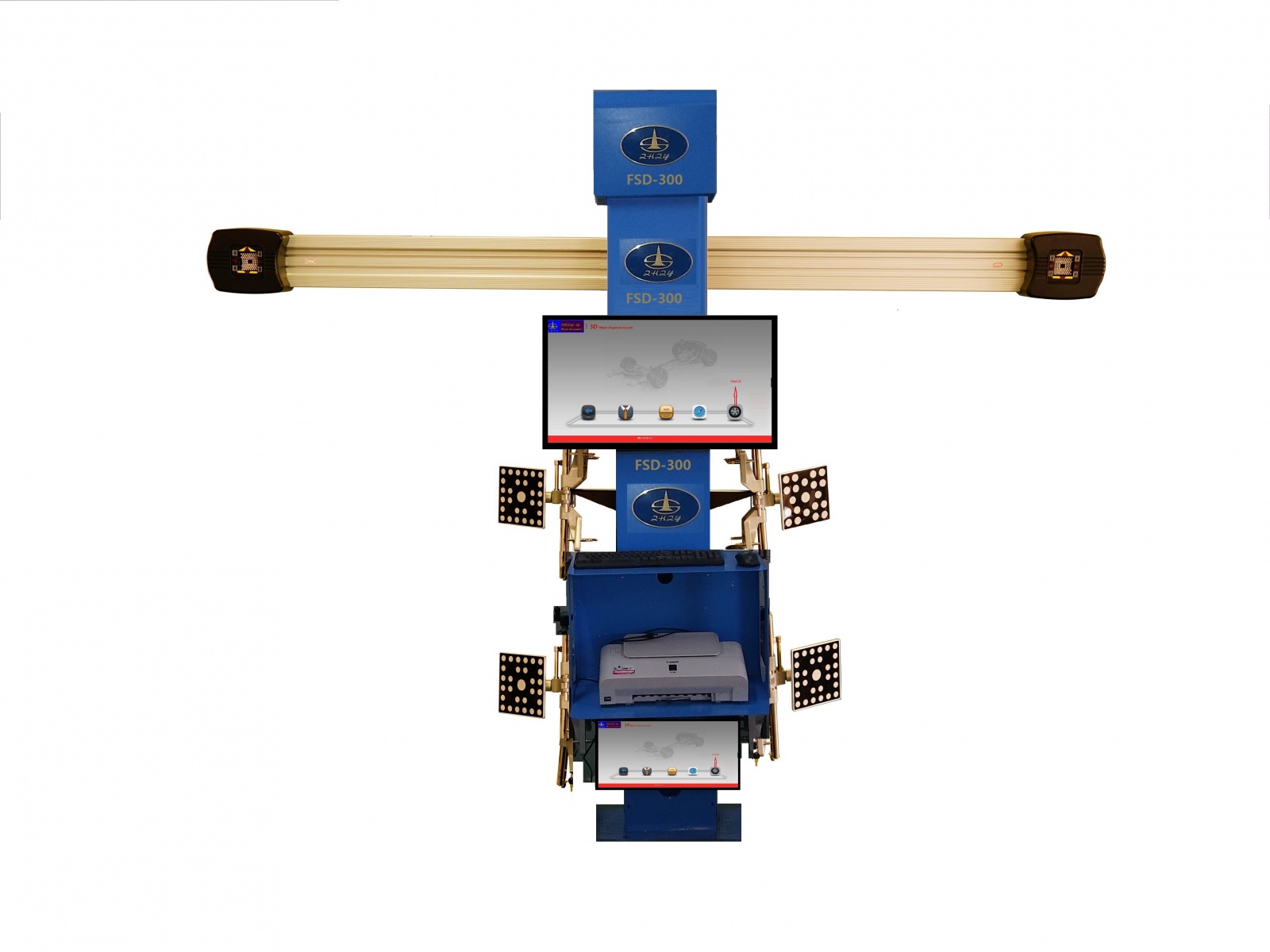

产品外观图片如下:(实物图片)
WIN7-64正版操作系统:中英语22国语言可选,默认为中文操作系统。
3D四轮定位软件自主开发,此款软件只是公司开发生产的其中一款,共有六款软件可选
  • 1.产品结构特点:采用无机柜19英寸一体化结构,立柱采用高强度合金材料四毫米方通表面处理成蓝色,操作系统采用WING8-32,操作非常简单,产品配有软件操作录像,四点夹具直接吊挂在立柱二侧,立柱方便安装时调高低固定一定高度;相机采用索尼进口相机500万像素镜头系统,处理图片速度30张/秒,反光板壳体采用航空航天铝合金材料制做,动态视觉算法技术,软件操作简便,快速读取数据;三维动态显示图像操作指引指导操作;滚动补偿,量短微距离推车,轴距差、轮距差、检测数据精确,标板实时监控,标准四点夹具可检查10-23寸轮辋,设备维护保养简单,无需定期标定;铝合金转角盘方便检查方向基参数及前轮前束倾角等参数;超强数据库,免费一年更新数据库文件一次;产品经ISO质量体系及欧盟CE安全认证。
  • 2.产品主要检测技术参数如下:
定位参数 精度(中心值) 精度范围 最大测量范围
显示精度及测量精度 ±0.01°/0.01mm 测量重复精度±0.01°或0.01mm
前束 ±0.015° ±0.01° ±30°
倾角 ±0.025° ±0.01° ±30°
主销后倾角 ±0.025° ±0.01° ±15°
主销内倾角 ±0.025° ±0.01° ±20°
推力角 ±0.015° ±0.01° ±6°
最大转向角 ±0.015° ±0.01° ±30°
退缩角 ±0.015° ±0.01° ±6°
轮距 ±0.25cm ±0.01° 3000mm
轴距 ±0.25cm ±0.01° 8000mm
对角钱 ±2mm ±0.3cm 12000mm
滚协半径 ±2mm ±0.3cm 700mm
3.标准配套件如下:
产品配套件名称 配套件数量 产品配套件名称 配套件数量 备注
铝合金梁总成 1 机柜、立柱总成 1
铝合金转角盘 2 四点夹具、标板 4
方向固定支架 1 前后轮止动块 4
电脑主机(触屏) 1 显示器 2 32/19寸
健盘、鼠标 1 全机线束 1
梁总成联接架 1 立柱座 1
立柱帽 1 夹具挂架 4
4.产品主要特点
0.1).相机反应速度快,低温性能及好,可在零下30度左右低温工作,推车时间只需3S,相机速度为每秒30张相片速度.
0.2).反光板超视距,可在12米左右范围内寻找目标,可以做加长车辆检测;
0.3).测量精度在行业一流;
0.4).软件支持多种反光图案;
0.5).产品经ISO质量体系认证及出口欧盟CE认证;
0.6).关健件为航空航天铝合金材料7075-T6超级硬铝制做.
0.7).电脑附3D操作视屏,操作简单方便。具有自行安装及操作指南功能。
0.8).软件操作简单,使用方便.直观3D显示.
0.9).全国联保,远程服务制度.
10.).全国各地均设有售后服务网点,技术远程支持.
11.).产品定期回访制度.不断创新,一年一次数据免费更新数据包.
12).产品专为地沟式设计有下显示器方便观查数据。
13).厂家免费培训工作人员.
14).动态计算车身参数,不受举升机不平度影响.
15).自动计算车身参数及滚动性补偿车身参数.
16).软件直观反应四轮的车况及需要解决处理的修理问题.
